Deskripsi Produk

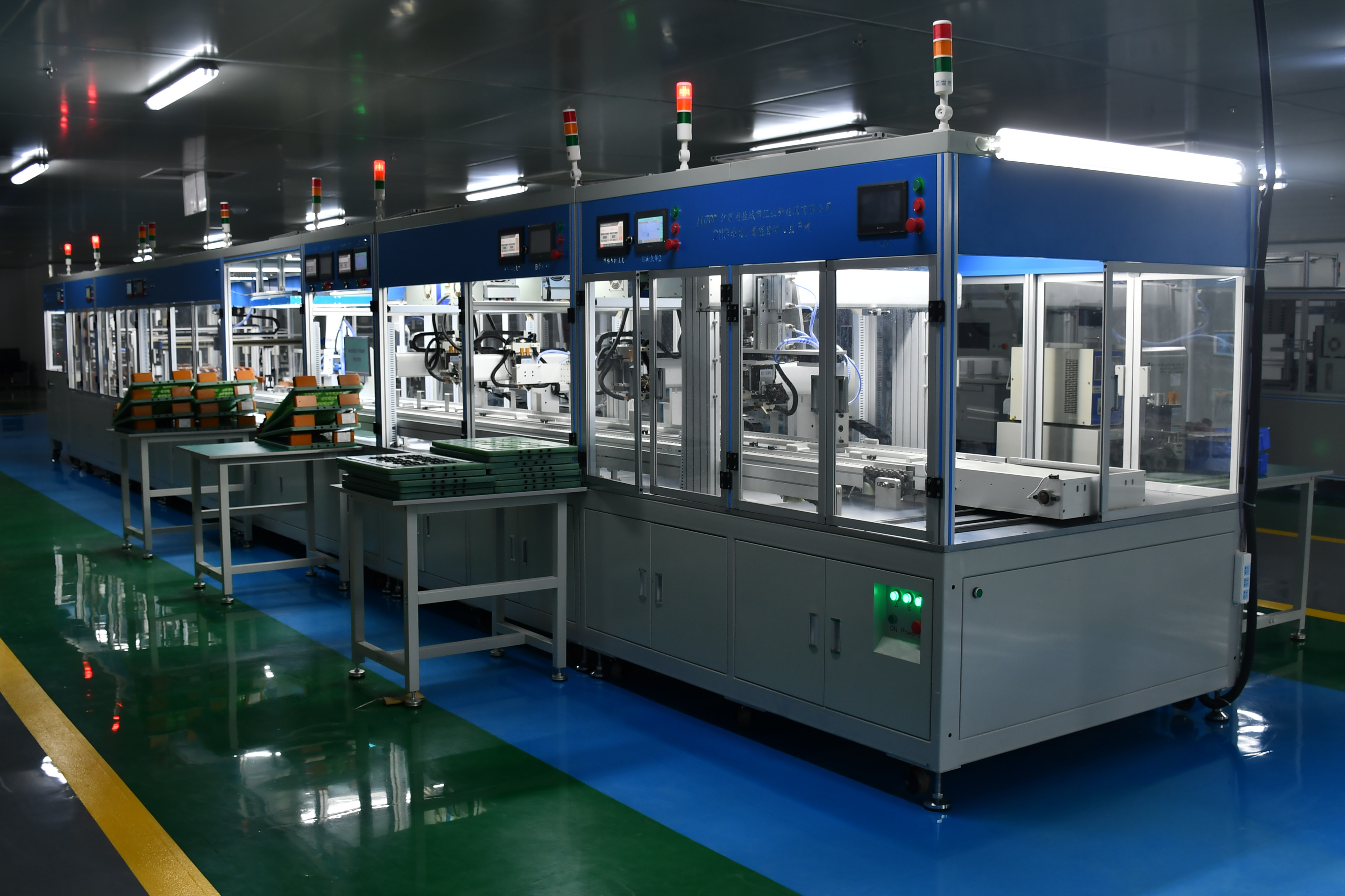

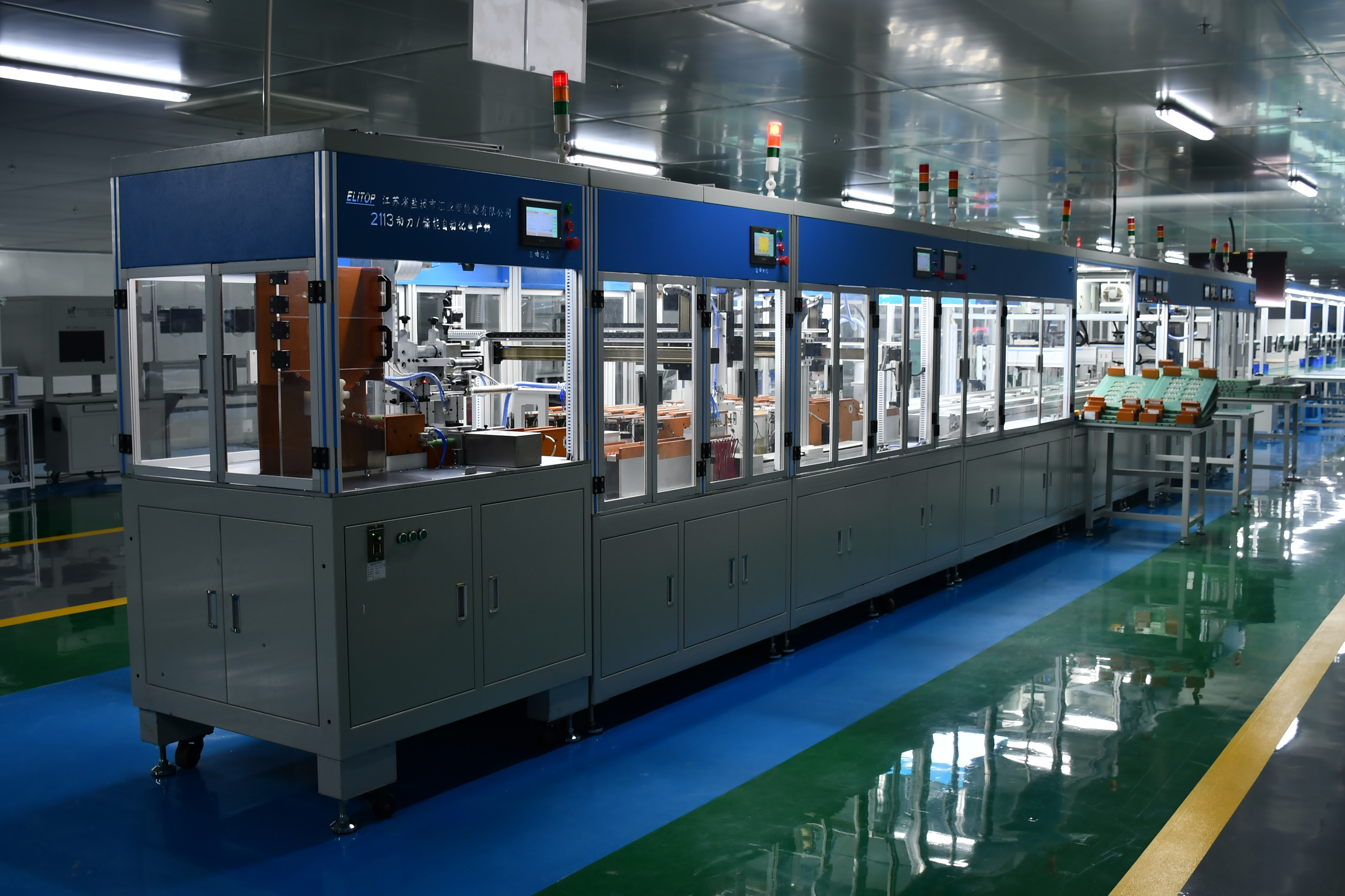

Jalur perakitan baterai lithium otomatis 5000pcs per jam
Nama peralatan: Lini produksi otomatis paket baterai penyimpanan energi listrik
Spesifikasi model: BT-2113-18650
I. Lingkup aplikasi dan pengenalan fungsi
1. Lingkup aplikasi:
Terutama digunakan dalam modul baterai otomotif.Produksi otomatis baterai daya, baterai penyimpanan energi, paket baterai perkakas listrik, dan baterai aplikasi lainnya
2. Hanya 3 operator yang diperlukan untuk mengoperasikan baterai dari kotak hingga selesainya pengelasan.Karena perbedaan teknologi, beberapa posisi tidak dapat dioperasikan oleh mesin, sehingga jumlah operator bervariasi
3, fungsi kode pemindaian sel opsional, status data sel ke dalam braket atau baterai gabungan, data baterai dapat dilacak, juga dapat digunakan sebagai perbandingan sel OCV, pilih produk yang cacat
4, 4 sumbu dukungan otomatis robot Yamaha, kinerja yang stabil dan andal
5, menggunakan identifikasi polaritas baterai CCD seri Hikvision, untuk memastikan bahwa baterai ke dalam braket tanpa fenomena kesalahan polaritas.
6, penggunaan mekanisme kombinasi jarak sel, cocok untuk jarak baterai yang berbeda, untuk memecahkan masalah membuka beberapa perlengkapan karena jarak yang berbeda
7. Gunakan 2 set laser untuk membersihkan noda pada permukaan anoda dan katoda sel untuk memastikan kualitas pengelasan
8. Fungsi dukungan perangkat:
18650 Sel kotak otomatis (10*10) pengumpanan otomatis → veneer otomatis → pemindaian kode otomatis →
Penyortiran otomatis (10 nilai OK, gigi Pertama NG) → penyortiran sel otomatis → pemindaian otomatis → robot ke dalam braket → Penglihatan CCD deteksi kutub positif dan negatif → pembersihan laser Sisi A → pergantian cetakan 1 → Pengelasan titik di Sisi A 1 → Pengelasan titik di sisi A 2→ pergantian cetakan 2→ Pengelasan titik di sisi B 2→ pengelasan titik di sisi B 2→ Secara otomatis melepas penutup → secara otomatis mengeluarkan baterai → baterai jalur perakitan setengah jadi (deteksi tampilan pengelasan titik → aksesoris tempel → koneksi pelat pelindung → pembentukan → uji kinerja komprehensif, dll.)
9. Pukulan maksimum peralatan: 430MM dalam arah sumbu-X, 270MM dalam arah sumbu-X, 21 inti dalam arah sumbu-X dan 13 inti dalam arah sumbu-X pada jarak 20,5mm
10. Efisiensi produksi: 5000-6000pcs / H
Pengantar kombinasi peralatan
Unit 1
Bagian inti listrik): 18650 inti listrik kotak otomatis (10 * 10) makan otomatis, satu kali 6
Kotak (600PCS18650 sel)
Bantalan finishing otomatis
Pemindaian kode otomatis → bagian penyortiran otomatis (10 file OK, satu file NG, 2 /3 /4 /5 dapat diatur sebagai file yang sama, menambah jumlah penyimpanan sel, setiap slot adalah 100PCS, dua slot berada di tempat yang sama file, kemudian 200PCS, 3 slot berada di file yang sama, lalu 300PCS)
Satuan 2
Pemindaian kode otomatis → jarak otomatis → robot ke dalam braket → Deteksi elektroda positif dan negatif baterai CCD → Pembersihan laser di Sisi A (opsional) → pergantian cetakan 1→ Pembersihan laser di Sisi B (opsional) → Pengelasan titik di Sisi A 1→ Pengelasan titik di Sisi A 2→ Perputaran cetakan 2→ Pengelasan titik di Sisi B 2→ Pengelasan titik di Sisi B 2→ Secara otomatis melepas penutup → secara otomatis mengeluarkan baterai → baterai lini perakitan siklus produk setengah jadi (deteksi tampilan pengelasan titik → tempel aksesoris
→ Sambungan pelat pelindung → pembentukan → uji kinerja komprehensif, dll.)
Unit 3
Satu jalur siklus untuk cetakan rantai kecepatan ganda
15 set pembawa cetakan las spot (L530 * 380MM)
15 set pelat penutup atas dan bawah cetakan las titik untuk setiap model baterai
Jalur keluaran baterai setengah jadi * 1
Satu jalur refluks untuk pembawa cetakan atas
Unit 4
Jalur siklus perakitan rantai kecepatan ganda *1 (L16.5*W1.3*H2 meter)
Bt-2410a, 24 seri total/seri tegangan internal resistance tester * 1 set (opsional)
Pengelasan titik laser posisi ganda * 1 set (pelat pelindung dan jalur inspeksi B+B)
Penguji komprehensif kinerja paket baterai BT-85V05C50F
Unit 5
Sistem Kanban elektronik MES (satu untuk server utama, satu untuk layar tampilan utama, satu untuk sub-kanban SOP, satu untuk setiap stasiun)
Eliminator elektrostatik *2
Pasang cincin statis dari jalur siklus dan alarm statis, 1 set untuk setiap stasiun
Bagan alur produksi
Diagram tata letak peralatan
Catatan: BT-2113 daya/penyimpanan energi baterai jalur produksi otomatis L16.5*W1.5* 1.76m
Jalur perakitan siklus rantai kecepatan ganda L16.5*W1.3*2M
Catatan: BT-2113 daya/penyimpanan energi baterai jalur produksi otomatis L16.5*W1.5* 1.76m
Garis belok L4.6 * W1.8 H0.8 M
Jalur perakitan siklus rantai kecepatan ganda L16.5*W1.3*2M
Lima, persyaratan lingkungan peralatan
1, catu daya: AC380V±10%, 30KW 50HZ±10%
2, sumber gas: 0.4-0.8mpa, tidak ada kabut air, tidak ada kotoran
3, suhu sekitar: 10-45
4, kelembaban lingkungan: tidak lebih dari 85r.h (tidak ada kondensasi kelembaban)
5, lingkungan tanpa getaran yang kuat, tidak ada gas korosif dan gas yang mudah terbakar dan meledak;
Keuntungan dan kerugian dari peralatan
1, BT-2113 daya/penyimpanan energi lini produksi otomatis, industri baterai energi baru untuk mencapai impian pabrik produksi otomatis kelas atas
2, BT-2113 daya/penyimpanan energi jalur produksi otomatis, ukuran baterai kompatibel, tunduk pada 18650, arah sumbu X 21 inti (430MM), arah sumbu Y 13 inti (270MM)
3, BT-2113 daya/penyimpanan energi jalur produksi otomatis, dapat disegmentasikan penggunaan independen, juga dapat digunakan dalam kombinasi
4, standar jalur otomatis: standar tipe standar dengan catu daya las titik BT-8000A, standar seri Miaji opsional dengan robot Yamaha, standar dengan aksesori kode pindai Gen, standar dengan mesin Penanda radium, mesin pembersih laser radium.
5, BT-2113 daya/penyimpanan energi jalur produksi otomatis, desain kompak, struktur yang wajar, ukuran keseluruhan (dari otomatis pada inti untuk pengelasan titik otomatis): L16500MM * W1500MM * H1760MM, jalur siklus perakitan baterai dirancang sebagai L16500MM*W1300MM*H2000MM, yang kompatibel dengan pabrik besar dan kecil, dan docking yang mulus dapat dicapai di antara setiap bagian tanpa mengubah struktur.
6. Lini perakitan produk setengah jadi baterai (deteksi tampilan pengelasan titik → aksesori tempel → koneksi pelat pelindung → pembentukan → uji kinerja komprehensif, dll.): sesuai dengan persyaratan produk dan persyaratan gambar aksesori yang berbeda.
7, produksi lini otomatis perusahaan, efisiensi hingga: 5000-6000pcs / H (tergantung pada keseimbangan posisi sel), kualitas stabil, tingkat kegagalan rendah.
8, peralatan cerdas tingkat tinggi, debugging sederhana, mudah dipelajari dan dipahami.
Layanan purna jual
1. Pihak A berkewajiban untuk melatih pengguna peralatan pihak B dalam pemasangan, debugging, penggunaan dan pemeliharaan secara gratis, untuk memastikan bahwa operator peminta dapat beroperasi secara normal dan mandiri, dan personel pemeliharaan dapat menangani masalah umum secara mandiri
2. Masa garansi peralatan adalah dua tahun.Pihak A bertanggung jawab atas tiga jaminan sesuai dengan hukum dan peraturan nasional.Setelah garansi berakhir, perawatan seumur hidup, dan dengan harga biaya untuk menyediakan suku cadang dan suku cadang aus.Jika masalah ditangani di luar lokasi, pemasok harus memberikan jawaban yang jelas melalui email atau formulir tertulis dalam waktu 4 jam
