Deskripsi Produk

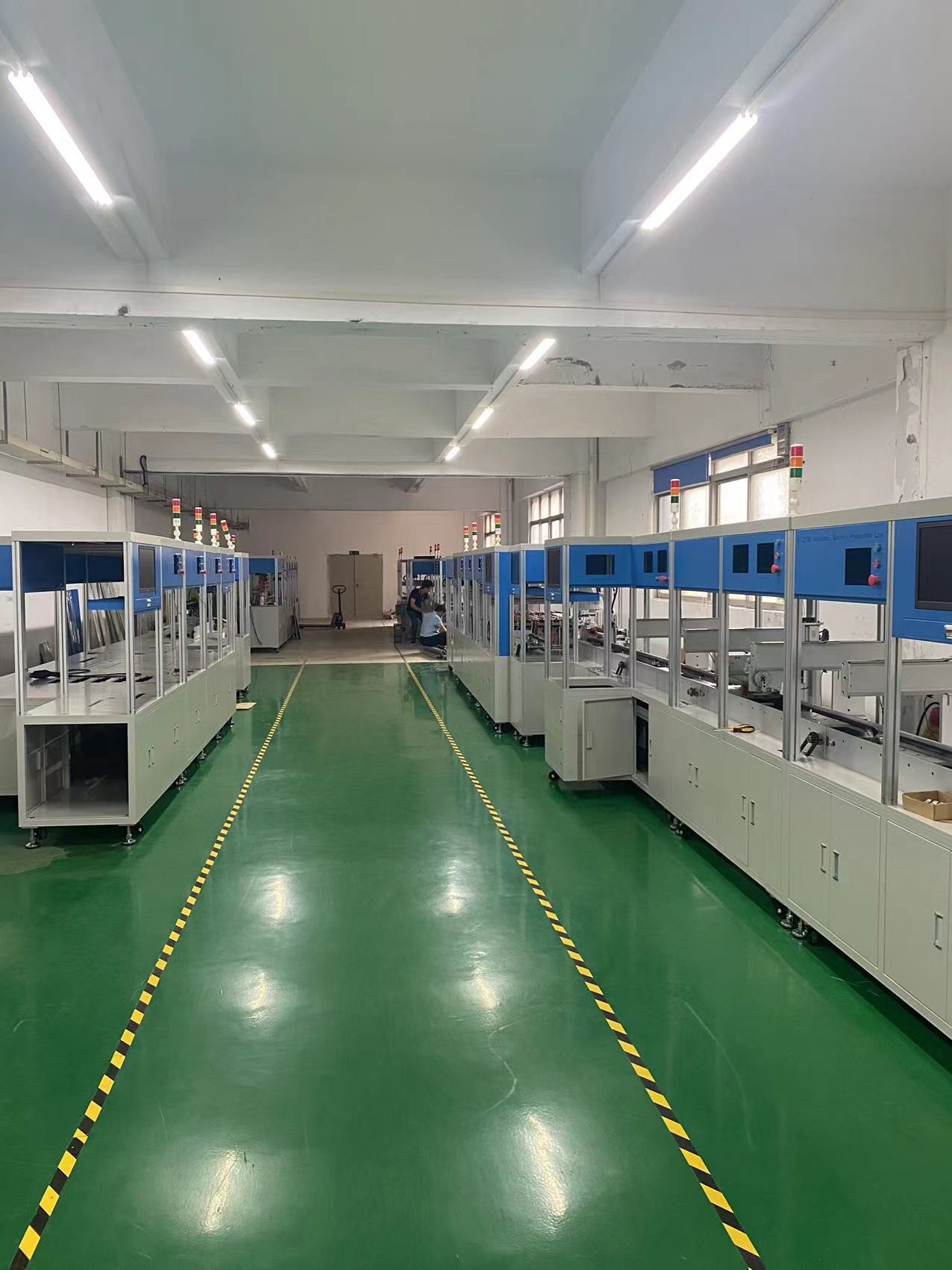

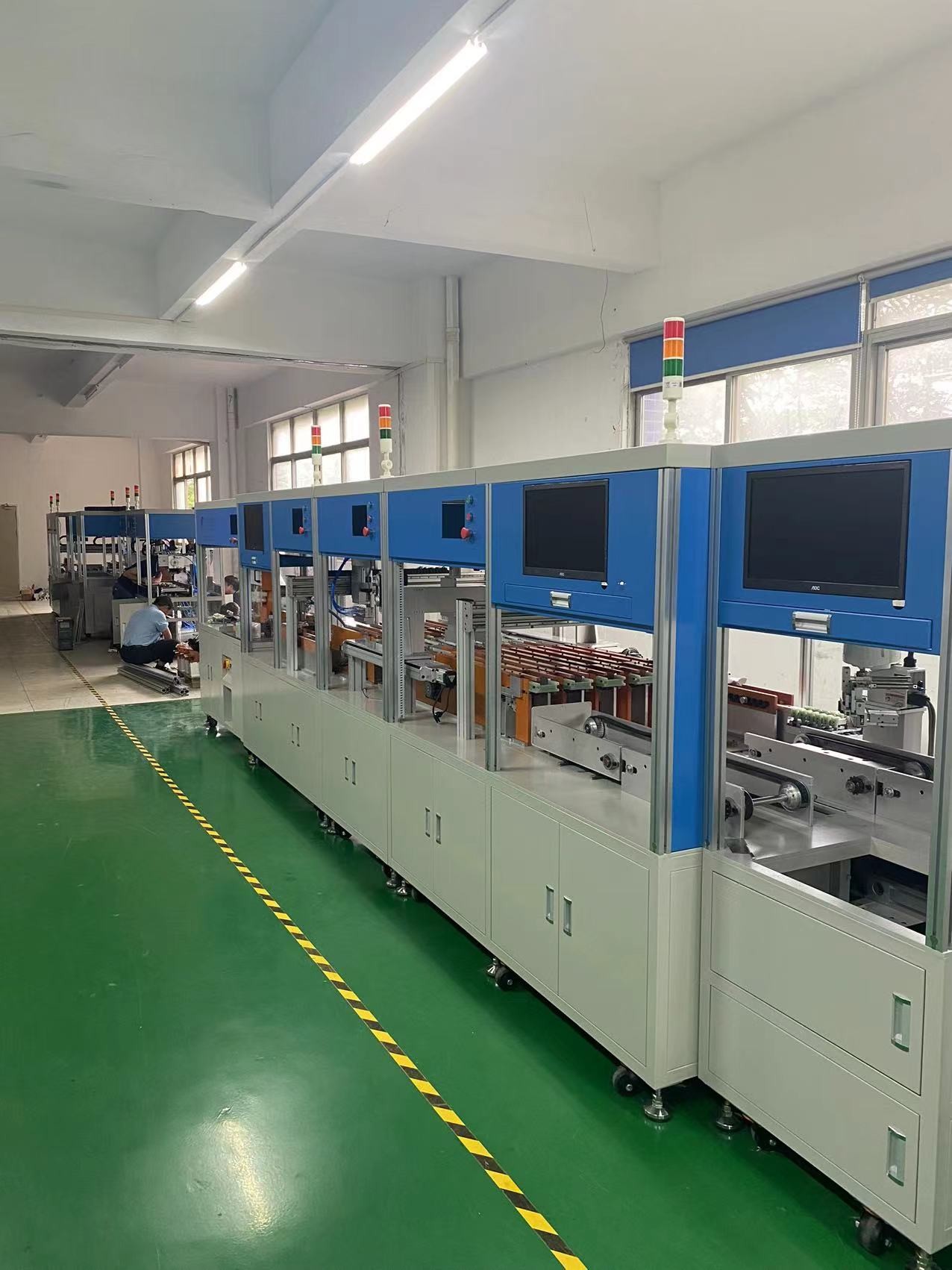

Lini perakitan kemasan baterai sepenuhnya otomatis
Lingkup peralatan

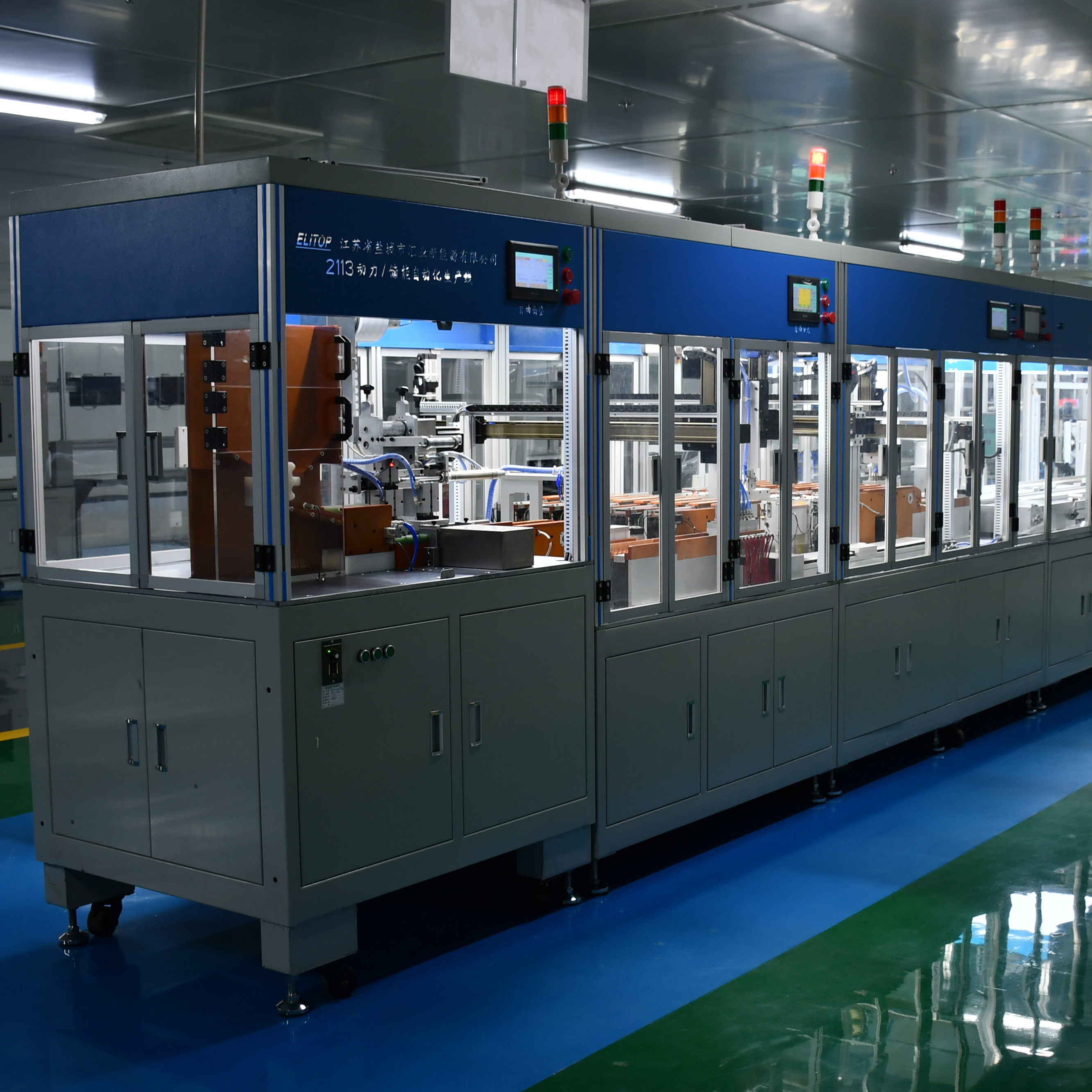

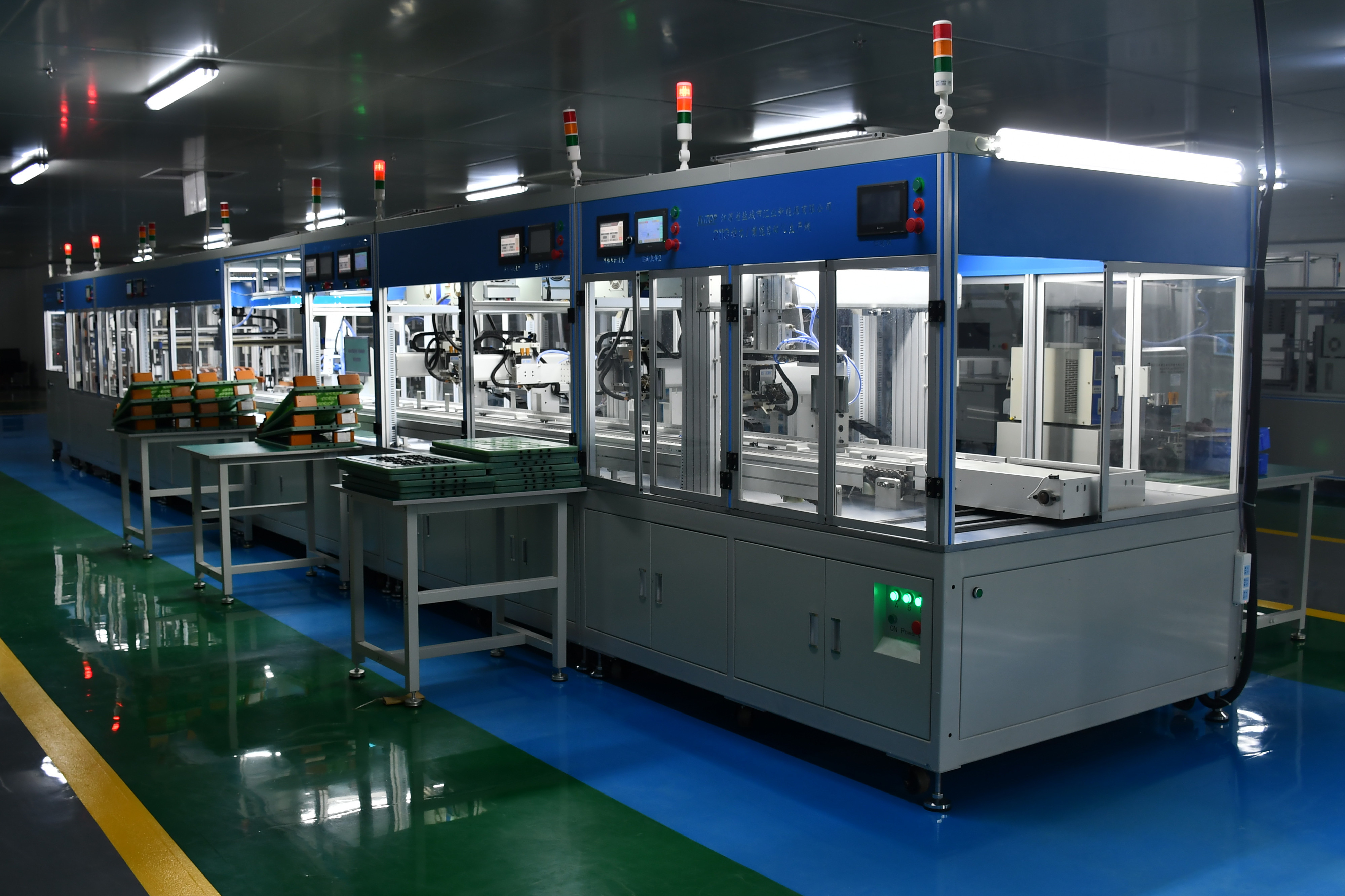

BT - 2113B Lini Produksi Paket Baterai Lithium Ion Otomatis 18650/21700/32650 Penyimpanan / Daya Energi Silinder terutama digunakan dalam modul baterai otomotif.Produksi baterai daya, baterai penyimpanan energi, paket baterai perkakas listrik, dan baterai aplikasi lainnya yang sepenuhnya otomatis.
Fitur
1. Disesuaikan untuk jenis sel 18650/21700/26650/32650.
2. Hanya diperlukan tiga operator dari sel kotak ke paket baterai yang dilas.
3. Fungsi pemindaian sel opsional, atur data sel ke dalam braket atau kombinasi baterai, data baterai dapat dilacak.
4. Menggunakan robot Yamaha 4 sumbu secara otomatis ke dalam braket, kinerja stabil dan andal.
5. Mengadopsi identifikasi polaritas positif dan negatif sel CCD seri Hikvision untuk memastikan bahwa tidak ada fenomena kesalahan polaritas saat sel memasuki braket.
6. Efisiensi produksi: 5000-6000pcs / Jam
Proses kerja
Sel kotak otomatis (10 * 10) pengumpanan otomatis → penempelan kertas insulasi otomatis → pemindaian kode otomatis → penyortiran otomatis (10 grade OK, One NG) → penyortiran sel otomatis → kode pemindaian otomatis → robot ke dalam braket → visi CCD deteksi positif dan negatif → pembersihan laser A → flip cetakan 1 → Pengelasan titik 1 → Pengelasan titik 2 → flip cetakan 2 → Pengelasan titik B 2 → Pengelasan titik B 2 → otomatis Keluarkan penutup atas → secara otomatis keluarkan baterai → jalur perakitan semi -produk baterai jadi (pemeriksaan tampilan las titik → melampirkan bahan tambahan → sambungan pelat pelindung → pembentukan → uji kinerja komprehensif dan stasiun lainnya)
Parameter teknik
BT - 2113B Lini Produksi Paket Baterai Lithium Ion Otomatis 18650/21700/32650 Penyimpanan / Daya Energi Silinder
| Makan sel otomatis |
|
Catu daya: AC220V±10% 1KW 50HZ±10%
Sumber udara: 0,4-0,8mpa, tidak ada kabut air, tidak ada kotoran
Sel kotak dikemas dalam 10 * 10 karton, dengan maksimal 5 kotak sekaligus
Sel kotak dikemas dalam 12 * 15 karton, dengan maksimal 4 kotak sekaligus
Mengadopsi rel panduan perak atas Taiwan
Daya pergeseran sel: motor stepper/motor deselerator
Sistem kontrol: programmer PLC XC2-24T-E
Antarmuka pengoperasian: Layar tampilan warna TG-765-UT, mudah dioperasikan
Silinder: Attec /SMC/XINCHENG
Komponen kontrol pneumatik: ATech /SMC/ Tiangong/Pneumatic Like
Perangkat induksi: Taiwan LIKE/ Adeke // Omron/Keenshi
Efisiensi produksi: lebih dari 4500PCS/H
FUNGSI Utama: SECARA MANUAL MENEMPATKAN sel di dalam kotak ke dalam jalur perakitan kotak, secara otomatis memasukkan posisi sel, dan mendorong kotak kosong ke dalam kotak penyimpanan. Sel-sel dalam karton secara otomatis dihapus dan dipindahkan ke jalur otomatis mesin bantalan permukaan, yang kompatibel dengan diameter berbeda dari kotak kemasan sel listrik 21/18
|
| Menempelkan kertas isolasi otomatis |
|
Catu daya: AC220V±10% 1.6KW 50HZ±10%
Sumber udara: 0,4-0,8mpa, tidak ada kabut air, tidak ada kotoran
Mengadopsi mekanisme bantalan 4 pin untuk meningkatkan efisiensi
Mengadopsi motor konversi frekuensi dan CAM punching pad untuk mencegah kerusakan baterai
Cetakan baja kecepatan tinggi Jepang, masa pakai desain 5 tahun
Penggulungan ulang bahan limbah secara otomatis
Mengadopsi rel panduan perak Taiwan, batang timah
Motor sel bawah mengadopsi motor reduksi gaya Taiwan
Kekuatan manipulator: motor stepper loop tertutup / motor servo
Daya pergeseran sel: motor stepper
Sistem kontrol: programmer PLC XD-42T-E
Antarmuka pengoperasian: Layar tampilan warna TG-765-UT, mudah dioperasikan
Sistem alarm kesalahan bawaan (sesuai dengan prompt untuk menghapus kesalahan)
Alarm otomatis untuk kekurangan kertas jelai dataran tinggi
Pengingat kuantitatif untuk pembersihan cetakan
Silinder: Attec /SMC/XINCHENG
Komponen kontrol pneumatik: ATech /SMC/ Tiangong/Pneumatic Like
Perangkat induksi: Taiwan LIKE/ Adeke // Omron/Keenshi
|
| penguji IR |
|
Daya uji: Bintang pneumatik
Silinder: Attec /SMC/XINCHENG
Komponen kontrol pneumatik: ATech /SMC/ Tiangong/Pneumatic Like
Perangkat induksi: Taiwan LIKE/ Adeke // Omron/Keenshi
Uji efisiensi: di atas 4500PCS/H
Model jarum uji: KS-100A3000
Masa pakai jarum uji: 600.000 kali
Fungsi utama: tegangan sel uji tunggal dan resistansi internal, melalui pergeseran motor servo, uji 10 sel, dari mekanisme pergeseran sel ke mekanisme pergeseran tiga kali 1, data uji dalam kode sapuan selesai dan pengikatan kode batang sel, basis data penyimpanan
Model penguji: HIOKI BT3562 opsional domestik HK3560
Saluran uji: saluran 1
Akurasi pembacaan voltase: plus atau minus 0,02MV
Akurasi pembacaan resistansi internal: plus atau minus 0,2 Hao
Tes berulang konsisten
Data uji dalam kode sapuan selesai dan pengikatan kode batang sel, disimpan dalam database
Uji efisiensi: 5000PCS/H
|
| Pemindaian otomatis |
|
Kode sapuan Honeywell/Genz/HiKVision
Sumber cahaya khusus digunakan untuk memastikan keakuratan pembacaan kode
Sistem identifikasi: Penelitian dan pengembangan independen Bicester
Lebar kamera: dalam 300*150MM
Perangkat eksekutif: Komputer industri, sistem WIN7 asli
Fungsi Utama: Sanlian shift 1, menyapu baterai ke dalam kode, memulai langkah motor drive gear, baterai searah jarum jam, untuk membaca data kode batang yang mengikat, tidak membaca kode batang dan menguji kalimat negatif buruk, data uji dalam penyelesaian kode dan pengikatan kode batang baterai, menyimpan database, sistem MES berlabuh dengan pihak a, jangan menyapu pekarangan, dan fungsi pekarangan dapat diblokir, 11 set transmisi roda gigi, dengan cincin karet untuk meningkatkan gesekan pada inti, untuk memastikan rotasi normal inti, bacaan normal, 18650 dan 21700 sel universal
Efisiensi pemindaian: lebih dari 3500PCS / H
|

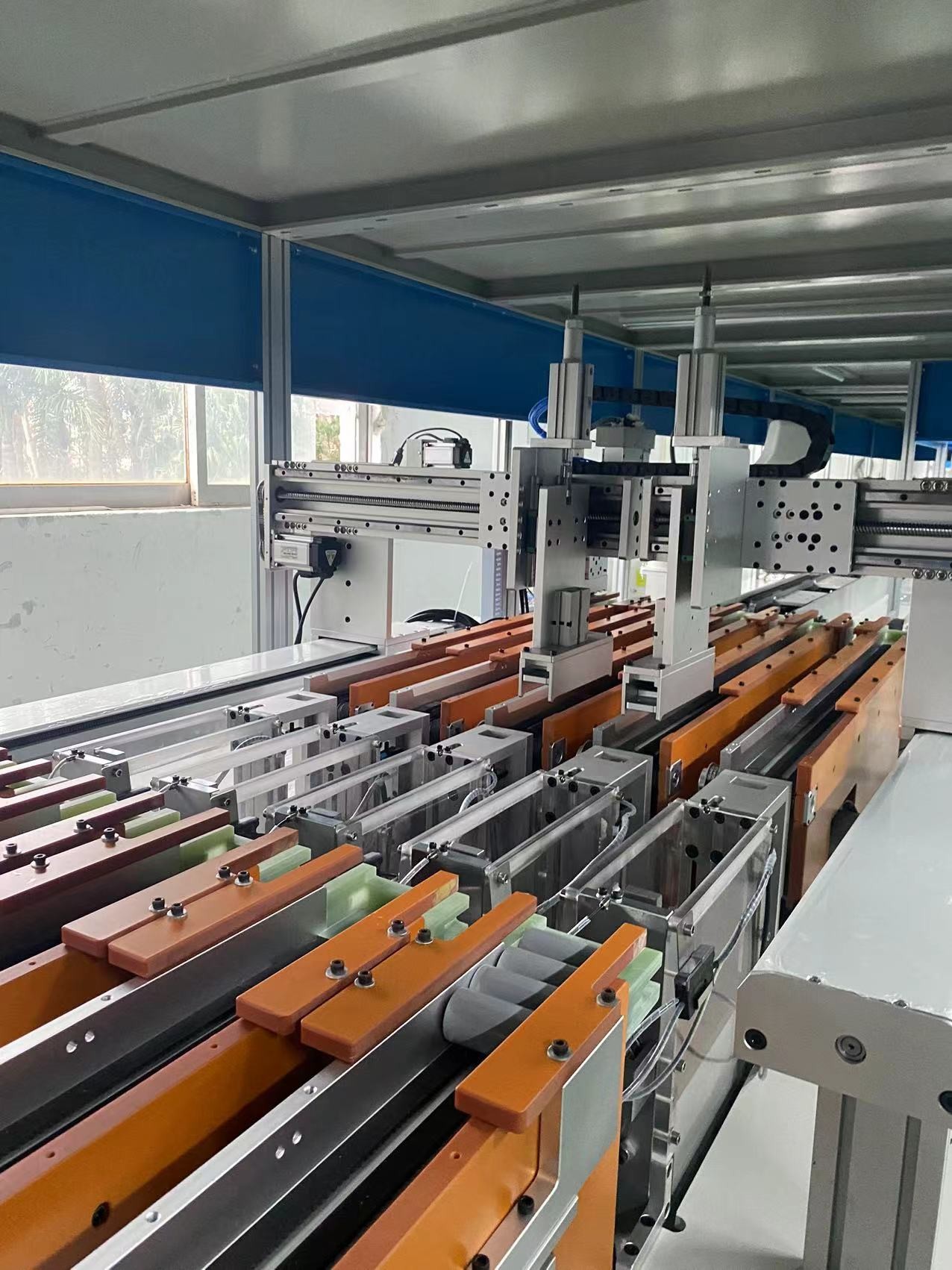

| Penyortiran otomatis |
|
Mengadopsi rel panduan perak Taiwan, batang timah
Daya manipulator roda gigi otomatis: motor servo 2 sumbu 400W
Modul: 2 sumbu
Stabil dan andal untuk mengambil 10 PCS sel listrik sekaligus dan mengadopsi magnet permanen teleskopik silinder
Sistem kontrol: programmer PLC seri XD
Sensor: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Antarmuka pengoperasian: Layar tampilan warna TG-765-UT, mudah dioperasikan
FUNGSI Utama: SESUAI dengan kisaran resistansi internal tegangan yang ditetapkan, masukkan sel ke dalam slot pipa yang sesuai, sel 18650 dan 21700 bersifat universal
Gunakan 3 transmisi sabuk sinkron
Daya transmisi: motor peredam 25W
Sensor: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Jumlah warung: 5 warung OK
Jalur perakitan dibagi menjadi umpan sel dan pelepasan sel
Tingkat pemakaian sel dilengkapi dengan mekanisme pemasangan otomatis, yang terbuka secara otomatis saat sel diambil
Sel 18650 dan 21700 bersifat universal
|
| Mengangkat mekanisme penyimpanan sel |
|
Catu daya: AC220V±10% 1.6KW 50HZ±10%
Mengadopsi rel panduan perak Taiwan, batang timah
Daya angkat: Motor peredam rem
Kapasitas penyimpanan: 18650 sekitar 240PCS, 21700 sekitar 180PCS
Kecepatan angkat: 8MM/ DETIK
Sistem kontrol: programmer PLC seri XD
Sensor: Taiwan LIKE/ Actek /SMC/ Phenom/Airtek
Antarmuka pengoperasian: Layar tampilan warna TG-765-UT, mudah dioperasikan
Sel 18650 dan 21700 bersifat universal
|
| Robot Yamaha YK400XR |
|
Model robot: Yamaha YK400XR
Kisaran yang valid: radius 360MM
Beban berat: 3KG
Fungsi utama: Robot mengeluarkan sel listrik yang ditempatkan dengan baik dan memasukkannya ke dalam braket (atau tanpa cetakan braket).
Efisiensi: 5000-6000 PCS/H
Parameter teknis: Lihat manual Yamaha untuk detailnya
Fungsi utama: Penelitian khusus dan pengembangan sistem kontrol untuk robot Yamaha
Atur koordinat dan tindakan robot secara manual
Cocokkan robot 4-sumbu / 6-sumbu Yamaha
Debugging itu sederhana, mudah dipelajari, mudah dimengerti
Layar sentuh 7,5 inci menampilkan status saat ini
Sistem operasi: Penelitian dan pengembangan independen Bicester
|
| penguji CCD |
|
Catu daya: AC220V±10% 0,6KW 50HZ±10%
Hikvision 10 juta kamera HD
Sistem identifikasi: Penelitian dan pengembangan independen Bicester
Lebar kamera: 420*300MM atau kurang
Perangkat eksekutif: Komputer industri, sistem WIN7 asli
Fungsi utama: PERIKSA dan bandingkan elektroda positif dan negatif dari sel yang terpasang, dan hentikan operasi jika posisinya salah atau polaritasnya kembali, tunggu konfirmasi manual sebelum dilepaskan
Efisiensi pemindaian: lebih dari 6000PCS sel / jam
Selama produksi normal, setiap pengujian, jika memenuhi syarat, tangkapan layar akan dikirim ke sistem MES perusahaan Anda untuk disimpan (masing-masing sekitar 8M).
Mode antarmuka: Webserive
Kirim Kirim: Kirim dalam format heksadesimal
|
| Pengelasan permukaan |
|
Fungsi utama: Pengelasan spot otomatis untuk satu sisi paket baterai
Standar HEQUAN (Bicast), catu daya las transistor MDA8000B/MDB4000B,
Catu daya las titik transistor MIYACHI MDA8000B/MDB4000B opsional
Dengan fungsi deteksi saat ini, pengelasan palsu, alarm kebakaran ledakan
Pengoperasian motor servo murni empat sumbu
Data koordinat las titik dapat diimpor oleh disk U atau larik
Arus pengelasan positif dan negatif dapat diatur secara berbeda (spesifikasi pengelasan titik)
Sel tunggal dapat diatur pada posisi tertentu tanpa pengelasan titik
Pendinginan jarum las titik: standar dengan chiller
Kepala las berputar standar, rotasi plus atau minus 90 derajat (kisaran plus atau minus 90 derajat, pengaturan sewenang-wenang)
Fungsi jarum las gerinda otomatis opsional
Fungsi deteksi tekanan jarum las opsional
Akuisisi dan unggah data las
Mode antarmuka: Webserive
Kirim: untuk dikirim sebagai string dalam format XML
Efisiensi pengelasan titik: lebih dari 4500PCS sel / jam (dihitung berdasarkan dua kali titik, 4 titik pengelasan untuk elektroda positif dan 4 titik pengelasan untuk elektroda negatif)
Pengelasan spot nikel: Pelapisan nikel 0,08-0,15 atau nikel murni tanpa pengelasan alur pengalihan
0,15-0,2 pelapisan nikel atau nikel murni direkomendasikan untuk dilas dengan alur pengalihan
Pengelasan cembung direkomendasikan untuk pelapisan nikel di atas 0,2 mm -0,5 atau nikel murni
|
| Balik cetakan |
|
Fungsi utama: Ubah cetakan menjadi pengelasan spot otomatis sisi B
Efisiensi perputaran: 20S/ waktu
|
| Pengelasan permukaan B |
|
Sama seperti permukaan A
Dapat disesuaikan untuk pengelasan satu sisi atau dua sisi
|
| Manipulator pengambilan baterai |
|
Fungsi utama:
Lepaskan baterai yang dilas titik dan pindahkan ke jalur sirkulasi atau jalur perakitan
Efisiensi: 20S/waktu
|
