Satu Stasiun 18650/21700/32650 Lini Produksi Baterai Silinder

Deskripsi Produk

18650/21700/32650 baterai silinder satu jalur produksi stasiun dengan teknik tinggi dan garansi dua tahun

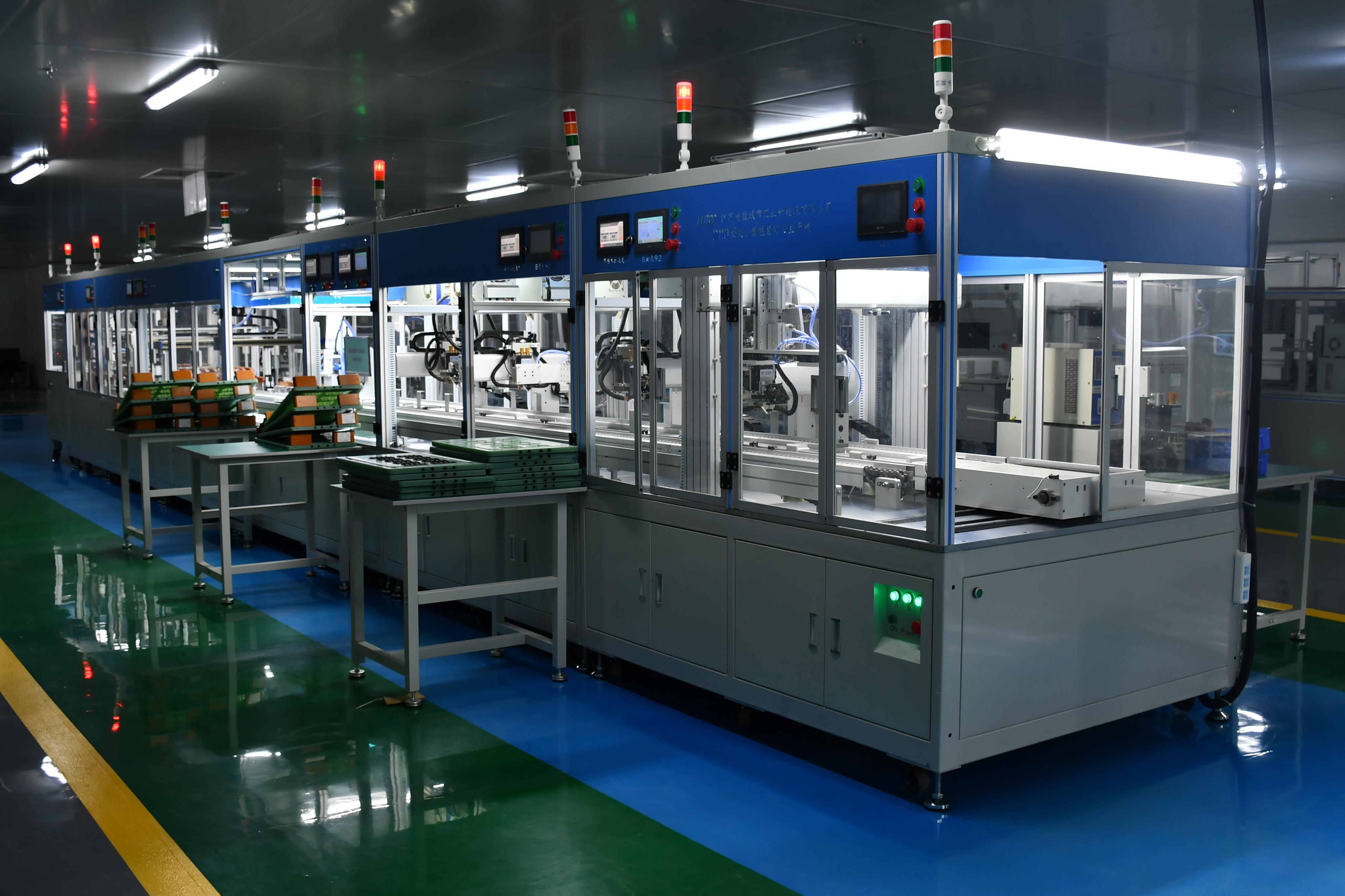

Nama peralatan: Lini produksi otomatis paket baterai penyimpanan energi listrik

Pengantar kombinasi peralatan

Unit 1

Bagian inti listrik): 18650 inti listrik kotak otomatis (10 * 10) makan otomatis, satu kali 6

Kotak (600PCS18650 sel)

Bantalan finishing otomatis

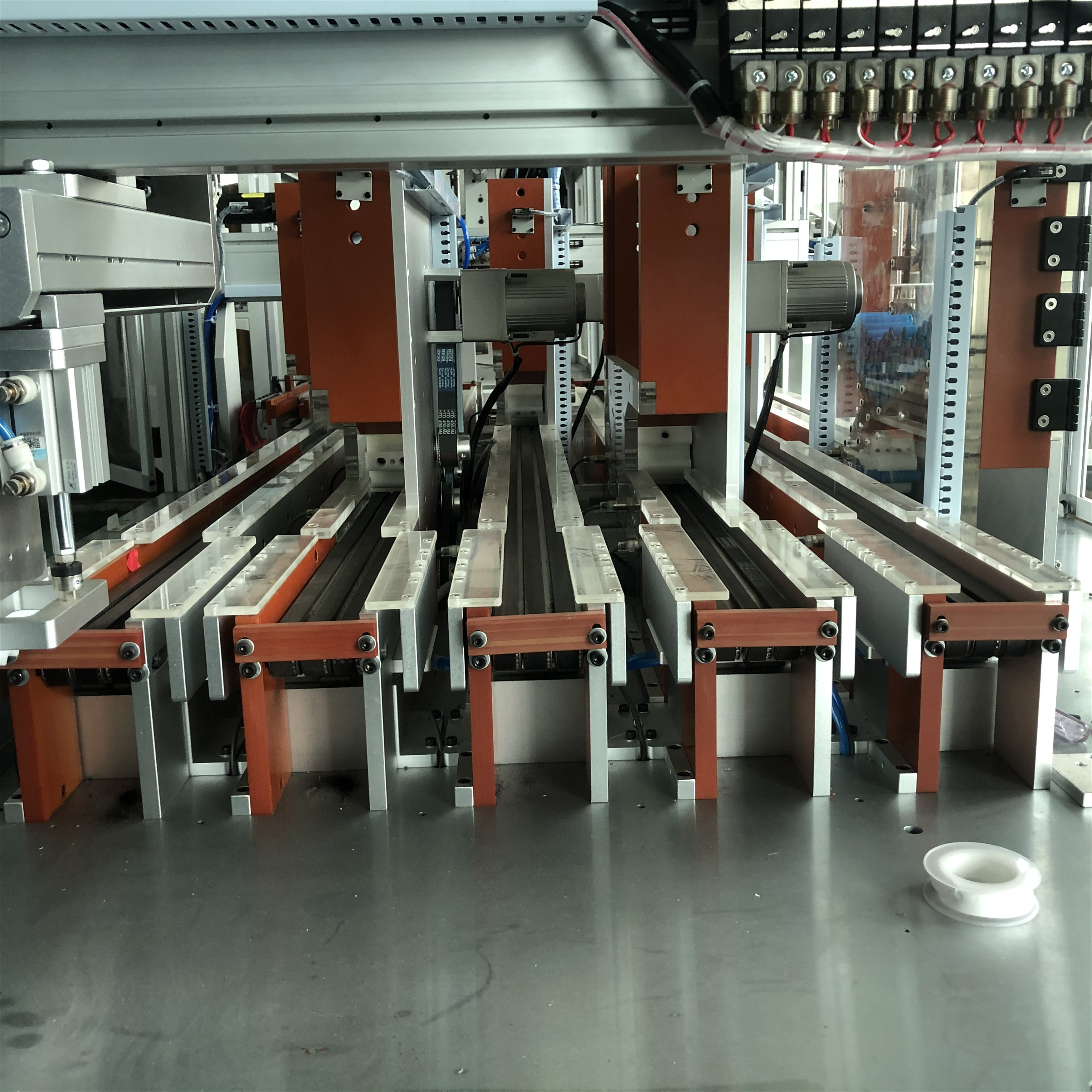

Pemindaian kode otomatis → bagian penyortiran otomatis (10 file OK, satu file NG, 2 /3 /4 /5 dapat diatur sebagai file yang sama, menambah jumlah penyimpanan sel, setiap slot adalah 100PCS, dua slot berada di tempat yang sama file, kemudian 200PCS, 3 slot berada di file yang sama, lalu 300PCS)

Satuan 2

Pemindaian kode otomatis → jarak otomatis → robot ke dalam braket → Deteksi elektroda positif dan negatif baterai CCD → Pembersihan laser di Sisi A (opsional) → pergantian cetakan 1→ Pembersihan laser di Sisi B (opsional) → Pengelasan titik di Sisi A 1→ Pengelasan titik di Sisi A 2→ Perputaran cetakan 2→ Pengelasan titik di Sisi B 2→ Pengelasan titik di Sisi B 2→ Secara otomatis melepas penutup → secara otomatis mengeluarkan baterai → baterai lini perakitan siklus produk setengah jadi (deteksi tampilan pengelasan titik → tempel aksesoris

→ Sambungan pelat pelindung → pembentukan → uji kinerja komprehensif, dll.)

Unit 3

Satu jalur siklus untuk cetakan rantai kecepatan ganda

15 set pembawa cetakan las spot (L530 * 380MM)

15 set pelat penutup atas dan bawah cetakan las titik untuk setiap model baterai

Jalur keluaran baterai setengah jadi * 1

Satu jalur refluks untuk pembawa cetakan atas

Unit 4

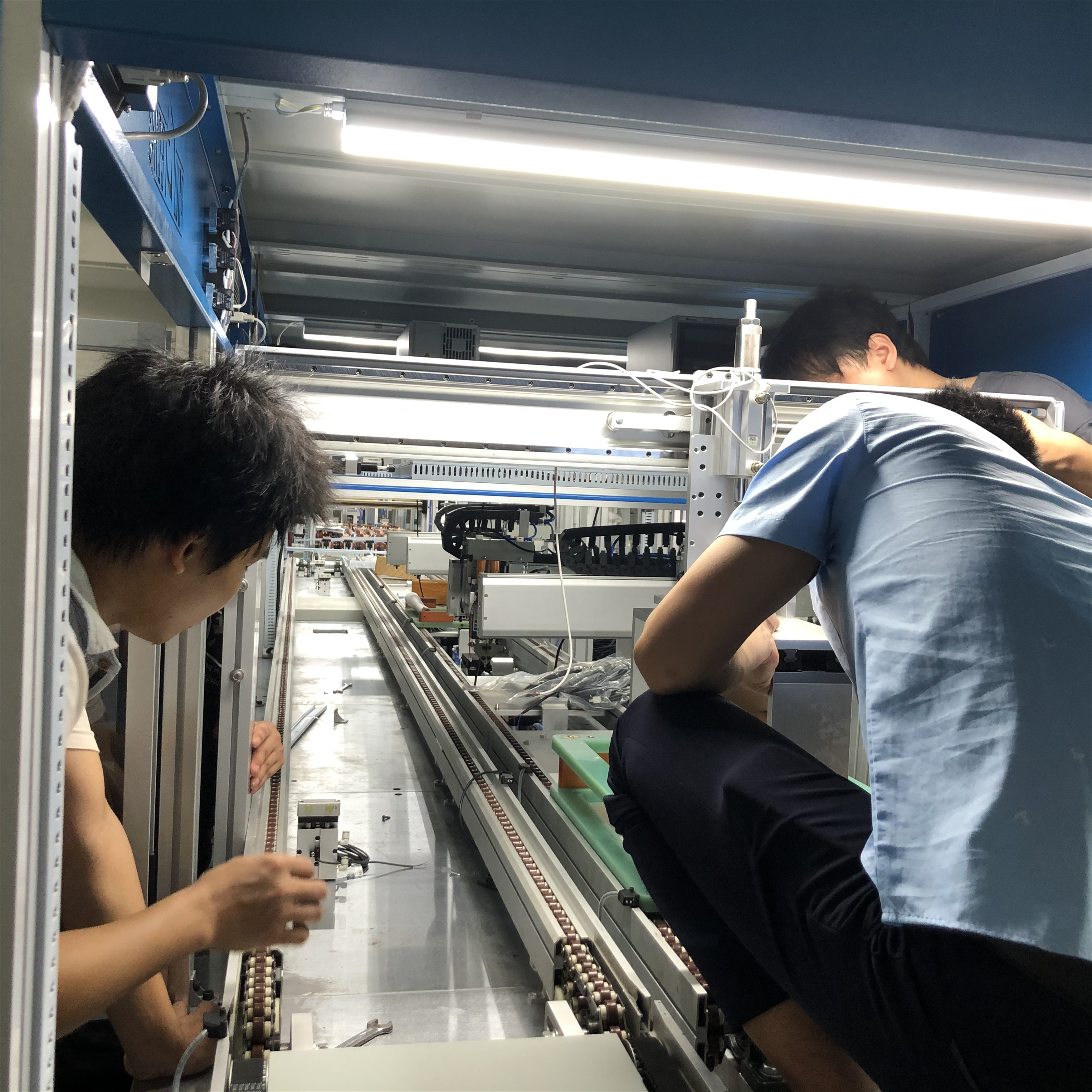

Jalur siklus perakitan rantai kecepatan ganda *1 (L16.5*W1.3*H2 meter)

Bt-2410a, 24 seri total/seri tegangan internal resistance tester * 1 set (opsional)

Pengelasan titik laser posisi ganda * 1 set (pelat pelindung dan jalur inspeksi B+B)

Penguji komprehensif kinerja paket baterai BT-85V05C50F

Unit 5

Sistem Kanban elektronik MES (satu untuk server utama, satu untuk layar tampilan utama, satu untuk sub-kanban SOP, satu untuk setiap stasiun)

Eliminator elektrostatik *2

Pasang cincin statis dari jalur siklus dan alarm statis, 1 set untuk setiap stasiun

Bagan alur produksi

Diagram tata letak peralatan

Catatan: BT-2113 daya/penyimpanan energi baterai jalur produksi otomatis L16.5*W1.5* 1.76m

Jalur perakitan siklus rantai kecepatan ganda L16.5*W1.3*2M

Catatan: BT-2113 daya/penyimpanan energi baterai jalur produksi otomatis L16.5*W1.5* 1.76m

Garis belok L4.6 * W1.8 H0.8 M

Jalur perakitan siklus rantai kecepatan ganda L16.5*W1.3*2M

Lima, persyaratan lingkungan peralatan

1, catu daya: AC380V±10%, 30KW 50HZ±10%

2, sumber gas: 0.4-0.8mpa, tidak ada kabut air, tidak ada kotoran

3, suhu sekitar: 10-45

4, kelembaban lingkungan: tidak lebih dari 85r.h (tidak ada kondensasi kelembaban)

5, lingkungan tanpa getaran yang kuat, tidak ada gas korosif dan gas yang mudah terbakar dan meledak;

Layanan purna jual

1. Pihak A berkewajiban untuk melatih pengguna peralatan pihak B dalam pemasangan, debugging, penggunaan dan pemeliharaan secara gratis, untuk memastikan bahwa operator peminta dapat beroperasi secara normal dan mandiri, dan personel pemeliharaan dapat menangani masalah umum secara mandiri

2. Masa garansi peralatan adalah dua tahun.Pihak A bertanggung jawab atas tiga jaminan sesuai dengan hukum dan peraturan nasional.Setelah garansi berakhir, perawatan seumur hidup, dan dengan harga biaya untuk menyediakan suku cadang dan suku cadang aus.Jika masalah ditangani di luar lokasi, pemasok harus memberikan jawaban yang jelas melalui email atau formulir tertulis dalam waktu 4 jam
