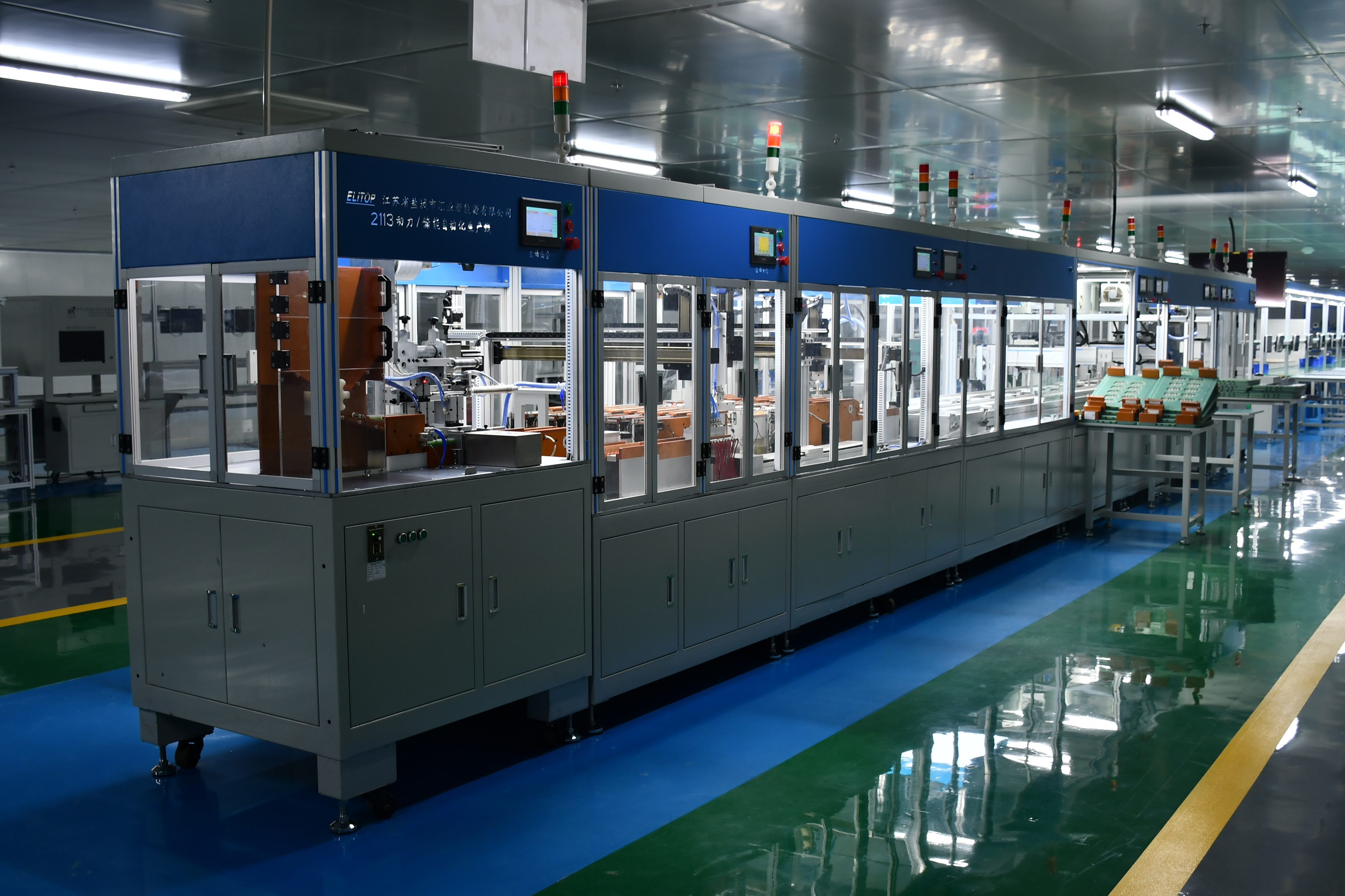

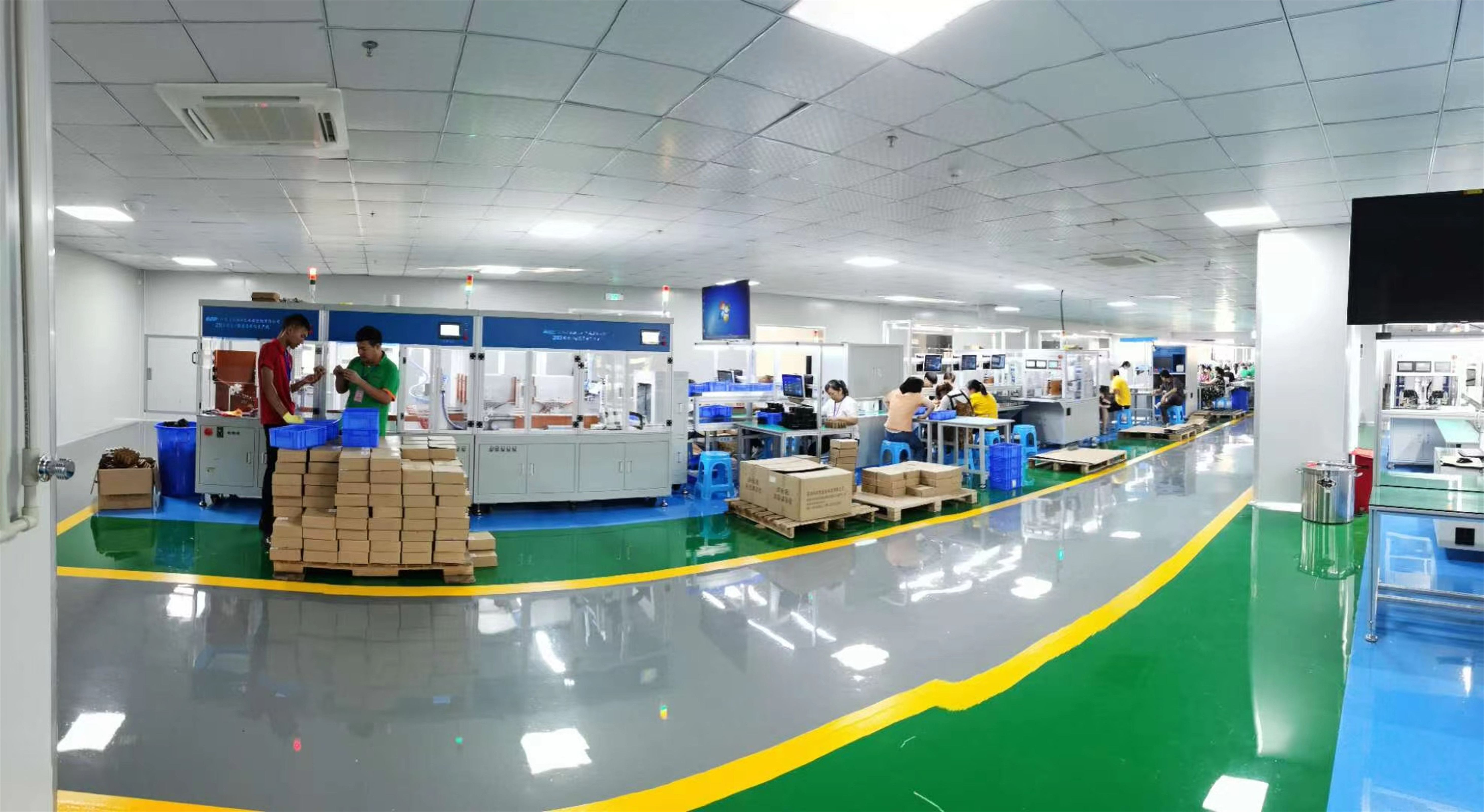

AC380V Otomatis 18650 32700 Lini Produksi Baterai

Deskripsi Produk

Jalur Produksi Otomatis yang Disesuaikan Untuk Penyortiran / Isolasi Papaer Paste / Cartoning / Welding / Pengujian Perakitan Baterai





Nama peralatan: Lini produksi otomatis paket baterai penyimpanan energi listrik





Spesifikasi model: BT-2113-18650



I. Lingkup aplikasi dan pengenalan fungsi



1. Lingkup aplikasi:



Terutama digunakan dalam modul baterai otomotif.Produksi otomatis baterai daya, baterai penyimpanan energi, paket baterai perkakas listrik, dan baterai aplikasi lainnya



2. Hanya 3 operator yang diperlukan untuk mengoperasikan baterai dari kotak hingga selesainya pengelasan.Karena perbedaan teknologi, beberapa posisi tidak dapat dioperasikan oleh mesin, sehingga jumlah operator bervariasi



3, fungsi kode pemindaian sel opsional, status data sel ke dalam braket atau baterai gabungan, data baterai dapat dilacak, juga dapat digunakan sebagai perbandingan sel OCV, pilih produk yang cacat



4, 4 sumbu dukungan otomatis robot Yamaha, kinerja yang stabil dan andal



5, menggunakan identifikasi polaritas baterai CCD seri Hikvision, untuk memastikan bahwa baterai ke dalam braket tanpa fenomena kesalahan polaritas.



6, penggunaan mekanisme kombinasi jarak sel, cocok untuk jarak baterai yang berbeda, untuk memecahkan masalah membuka beberapa perlengkapan karena jarak yang berbeda



7. Gunakan 2 set laser untuk membersihkan noda pada permukaan anoda dan katoda sel untuk memastikan kualitas pengelasan



8. Fungsi dukungan perangkat:



18650 Sel kotak otomatis (10*10) pengumpanan otomatis → veneer otomatis → pemindaian kode otomatis →



Penyortiran otomatis (10 nilai OK, gigi Pertama NG) → penyortiran sel otomatis → pemindaian otomatis → robot ke dalam braket → Penglihatan CCD deteksi kutub positif dan negatif → pembersihan laser Sisi A → pergantian cetakan 1 → Pengelasan titik di Sisi A 1 → Pengelasan titik di sisi A 2→ pergantian cetakan 2→ Pengelasan titik di sisi B 2→ pengelasan titik di sisi B 2→ Secara otomatis melepas penutup → secara otomatis mengeluarkan baterai → baterai jalur perakitan setengah jadi (deteksi tampilan pengelasan titik → aksesoris tempel → koneksi pelat pelindung → pembentukan → uji kinerja komprehensif, dll.)



9. Pukulan maksimum peralatan: 430MM dalam arah sumbu-X, 270MM dalam arah sumbu-X, 21 inti dalam arah sumbu-X dan 13 inti dalam arah sumbu-X pada jarak 20,5mm



Pengantar kombinasi peralatan

Unit 1

Bagian inti listrik): 18650 inti listrik kotak otomatis (10 * 10) makan otomatis, satu kali 6

Kotak (600PCS18650 sel)

Bantalan finishing otomatis

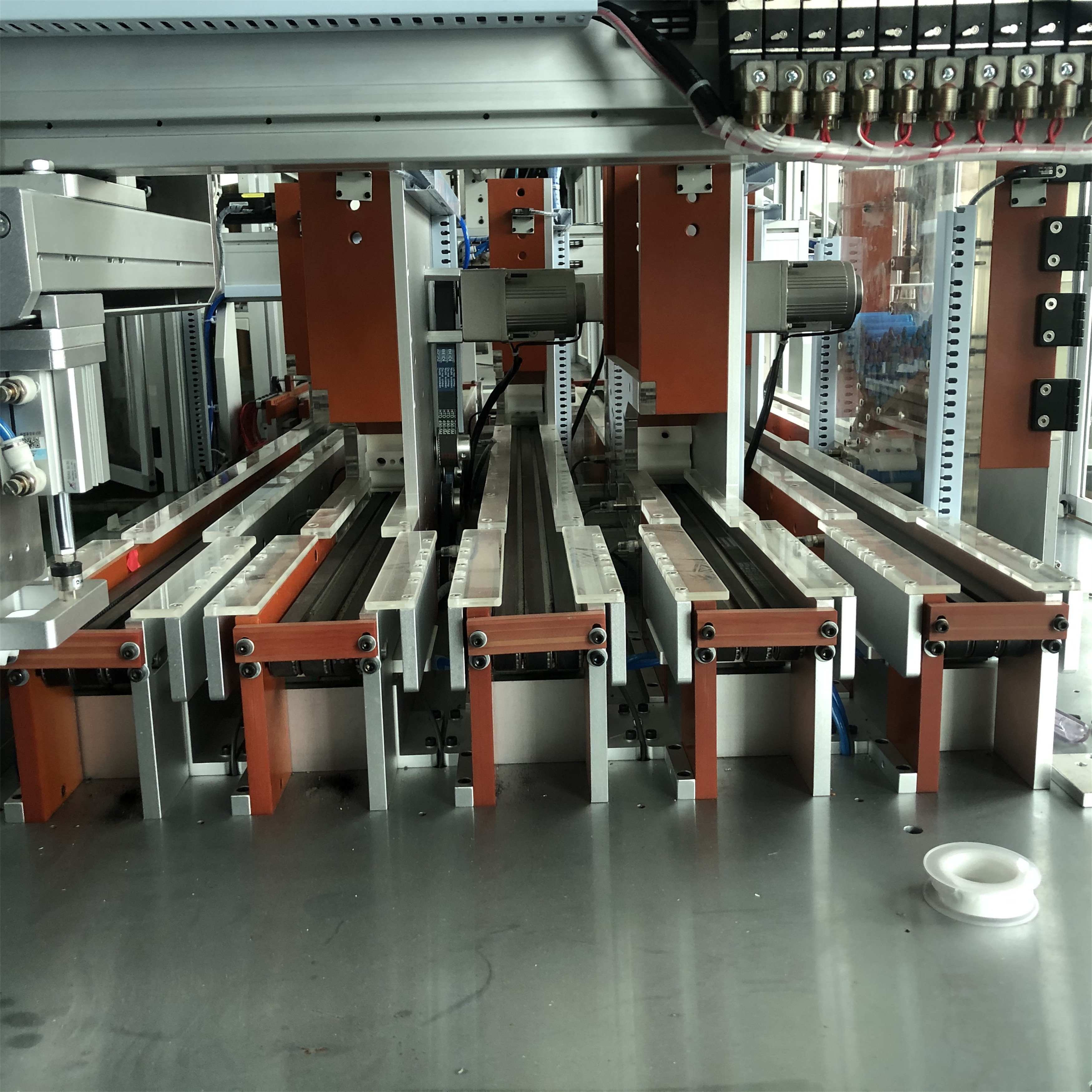

Pemindaian kode otomatis → bagian penyortiran otomatis (10 file OK, satu file NG, 2 /3 /4 /5 dapat diatur sebagai file yang sama, menambah jumlah penyimpanan sel, setiap slot adalah 100PCS, dua slot berada di tempat yang sama file, kemudian 200PCS, 3 slot berada di file yang sama, lalu 300PCS)

Satuan 2

Pemindaian kode otomatis → jarak otomatis → robot ke dalam braket → Deteksi elektroda positif dan negatif baterai CCD → Pembersihan laser di Sisi A (opsional) → pergantian cetakan 1→ Pembersihan laser di Sisi B (opsional) → Pengelasan titik di Sisi A 1→ Pengelasan titik di Sisi A 2→ Perputaran cetakan 2→ Pengelasan titik di Sisi B 2→ Pengelasan titik di Sisi B 2→ Secara otomatis melepas penutup → secara otomatis mengeluarkan baterai → baterai lini perakitan siklus produk setengah jadi (deteksi tampilan pengelasan titik → tempel aksesoris

→ Sambungan pelat pelindung → pembentukan → uji kinerja komprehensif, dll.)



Unit 3

Satu jalur siklus untuk cetakan rantai kecepatan ganda

15 set pembawa cetakan las spot (L530 * 380MM)

15 set pelat penutup atas dan bawah cetakan las titik untuk setiap model baterai

Jalur keluaran baterai setengah jadi * 1

Satu jalur refluks untuk pembawa cetakan atas

Unit 4

Jalur siklus perakitan rantai kecepatan ganda *1 (L16.5*W1.3*H2 meter)

Bt-2410a, 24 seri total/seri tegangan internal resistance tester * 1 set (opsional)

Pengelasan titik laser posisi ganda * 1 set (pelat pelindung dan jalur inspeksi B+B)

Penguji komprehensif kinerja paket baterai BT-85V05C50F

Unit 5

Sistem Kanban elektronik MES (satu untuk server utama, satu untuk layar tampilan utama, satu untuk sub-kanban SOP, satu untuk setiap stasiun)

Eliminator elektrostatik *2

Pasang cincin statis dari jalur siklus dan alarm statis, 1 set untuk setiap stasiun



Bagan alur produksi





Diagram tata letak peralatan



Catatan: BT-2113 daya/penyimpanan energi baterai jalur produksi otomatis L16.5*W1.5* 1.76m

Jalur perakitan siklus rantai kecepatan ganda L16.5*W1.3*2M



Catatan: BT-2113 daya/penyimpanan energi baterai jalur produksi otomatis L16.5*W1.5* 1.76m

Garis belok L4.6 * W1.8 H0.8 M

Jalur perakitan siklus rantai kecepatan ganda L16.5*W1.3*2M



Lima, persyaratan lingkungan peralatan

1, catu daya: AC380V±10%, 30KW 50HZ±10%

2, sumber gas: 0.4-0.8mpa, tidak ada kabut air, tidak ada kotoran

3, suhu sekitar: 10-45

4, kelembaban lingkungan: tidak lebih dari 85r.h (tidak ada kondensasi kelembaban)

5, lingkungan tanpa getaran yang kuat, tidak ada gas korosif dan gas yang mudah terbakar dan meledak;









Layanan purna jual

1. Pihak A berkewajiban untuk melatih pengguna peralatan pihak B dalam pemasangan, debugging, penggunaan dan pemeliharaan secara gratis, untuk memastikan bahwa operator peminta dapat beroperasi secara normal dan mandiri, dan personel pemeliharaan dapat menangani masalah umum secara mandiri

2. Masa garansi peralatan adalah dua tahun.Pihak A bertanggung jawab atas tiga jaminan sesuai dengan hukum dan peraturan nasional.Setelah garansi berakhir, perawatan seumur hidup, dan dengan harga biaya untuk menyediakan suku cadang dan suku cadang aus.Jika masalah ditangani di luar lokasi, pemasok harus memberikan jawaban yang jelas melalui email atau formulir tertulis dalam waktu 4 jam
